Qu'est-ce qu'une station totale robotisée (et pourquoi les géomètres l'adorent)

Dans cet univers en perpétuelle évolution qu'est la géométrie moderne, la précision, la rapidité et l'efficacité sont fondamentales. Et c'est précisément pour cette raison que les stations totales robotisées sont désormais incontournables sur les chantiers du monde entier.

Ces dispositifs sophistiqués combinent plusieurs fonctions en un seul outil puissant. Mais ce qui les distingue réellement, c'est qu'ils peuvent être manipulés par une seule personne, réduisant ainsi les effectifs sans compromettre la précision.

Que ce soit pour aménager un chantier complexe, cartographier un terrain ou réaliser des levés de l'existant, les stations totales robotisées rationalisent les processus, réduisent les erreurs et améliorent la productivité. Dans cet article, nous allons vous expliquer ce qu'est une station totale robotisée, comment elle fonctionne et pourquoi les géomètres la classent régulièrement parmi les outils les plus indispensables de leur arsenal.

Qu'est-ce qu'une station totale robotisée ?

Une station totale robotisée (RTS) est un instrument de levé avancé qui combine la mesure électronique de distance (EDM) et un théodolite électronique, permettant des mesures précises d'angles et de distances.

Contrairement aux stations totales classiques, une RTS est équipée de composants motorisés et d'un logiciel qui lui permettent de suivre automatiquement un prisme, généralement monté sur une mire. Cette automatisation améliore considérablement l'efficacité et la précision de la collecte de données, réduisant ainsi les erreurs humaines et le besoin d'ajustements manuels. Ainsi, un seul opérateur peut effectuer des levés qui nécessiteraient normalement une équipe.

La station totale robotisée a pour vocation première de rationaliser le processus de levé en offrant un haut niveau de précision et une grande facilité d'utilisation. Elle est largement utilisée dans les domaines de la construction, de l'ingénierie et des applications géospatiales pour des tâches telles que :

• Levés topographiques
• Travaux d'implantation
• Surveillance de structures.

Grâce à une technologie de pointe, les RTS facilitent la collecte et le traitement des données, réduisant ainsi les coûts et améliorant les délais des projets.

En termes de recherche, les personnes désireuses d'obtenir des informations sur les stations totales robotisées s'intéressent souvent à leurs fonctionnalités, leurs avantages et leurs applications.

Le réseau sémantique associé aux RTS regroupe des concepts tels que l'automatisation, la précision, l'efficacité et le progrès technologique dans le domaine de la topographie. À ce titre, les RTS symbolisent une évolution majeure dans ce domaine, alliant les techniques de mesure conventionnelles à l'automatisation moderne afin de répondre aux exigences des projets contemporains.

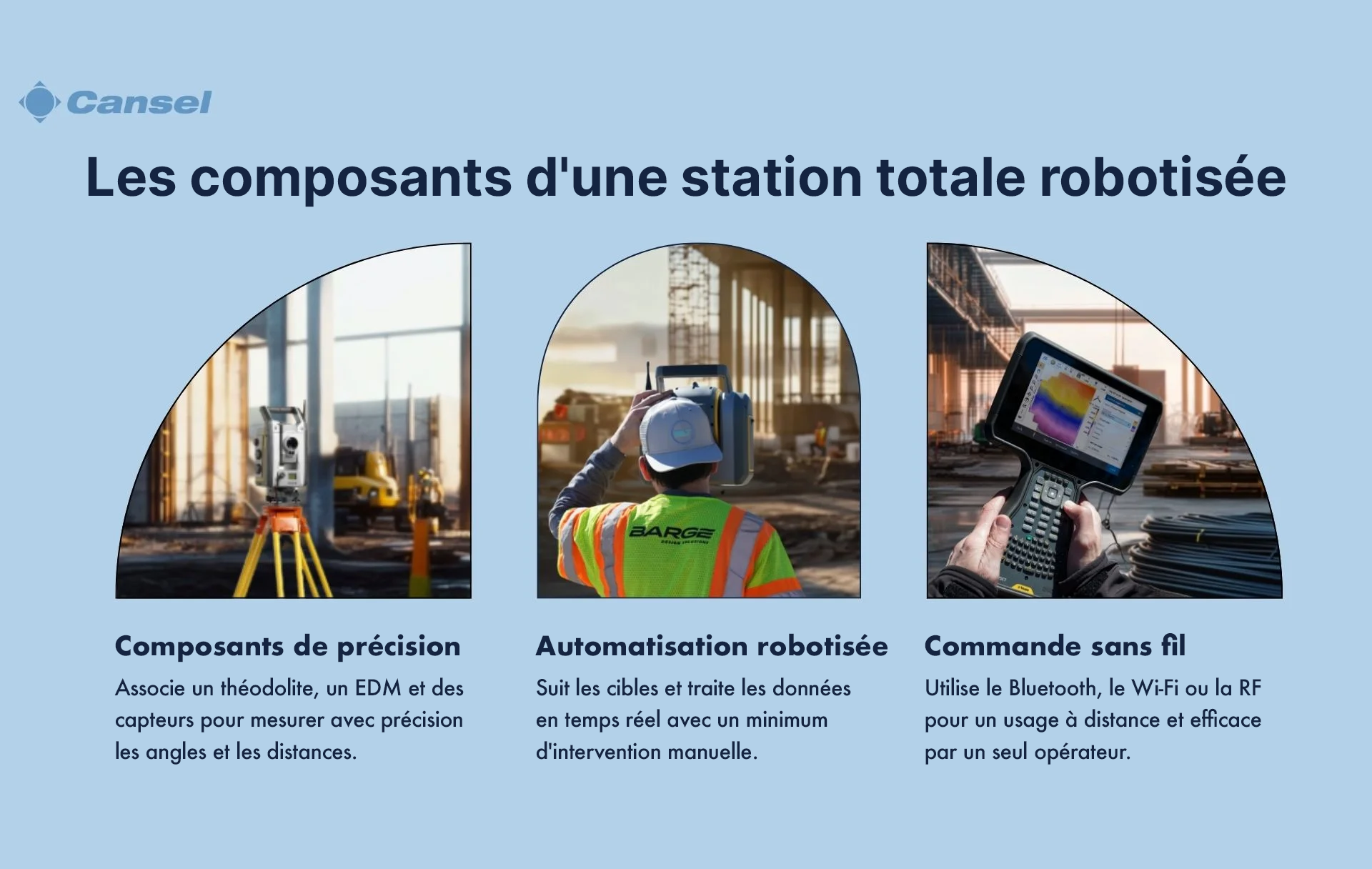

Comment fonctionne une station totale robotisée ?

Une station totale robotisée (RTS) repose sur une combinaison de composants et de systèmes avancés qui permettent d'automatiser les levés. Au cœur de la RTS se trouve une unité de station totale équipée de mécanismes motorisés pour un déplacement et un alignement précis. Cette unité opère en tandem avec un système de contrôle robotisé qui gère les opérations de l'instrument, telles que le suivi et la mesure, à l'aide d'un logiciel sophistiqué.

Unité de station totale

L'unité de station totale est le cœur de la RTS. Elle comprend un théodolite électronique et une technologie de mesure électronique de distance (EDM). Cette combinaison permet de mesurer avec précision les angles et les distances. L'unité est équipée de divers capteurs qui contribuent à sa précision et à sa fonctionnalité.

Vous trouverez ci-dessous un tableau détaillé des composants et de leurs rôles :

Système de contrôle robotisé

Le système de contrôle robotisé coordonne les opérations de la RTS à l'aide d'un logiciel sophistiqué qui automatise des tâches telles que le suivi et l'alignement de la cible. Ce système permet d'effectuer des levés sans interruption, avec un minimum d'intervention manuelle. Les principales tâches automatisées par le système sont les suivantes :

• Suivi automatisé : suit en permanence la cible, réduisant ainsi le besoin de réglages manuels.
• Alignement de la cible : garantit un alignement précis avec la cible, améliorant ainsi la précision des mesures.
• Traitement des données : analyse les données en temps réel, offrant un feedback et des résultats immédiats.

Certaines stations, telles que la station totale robotisée Trimble S7, jouent un rôle essentiel sur les chantiers en combinant la numérisation, l'imagerie et la topographie en une seule solution puissante. Avec la S7, un seul dispositif suffit pour répondre à tous vos besoins en matière d'acquisition de données. Au-delà de l'automatisation des tâches principales, le choix d'une RTS aussi polyvalente vous garantit une productivité maximale avec un seul dispositif..

Interface de communication

L'interface de communication est essentielle pour faciliter l'échange de données en temps réel entre la RTS et le dispositif de l'opérateur. Cette interface assure le fonctionnement à distance via des connexions sans fil, telles que Bluetooth ou Wi-Fi, permettant à un seul opérateur de contrôler le dispositif à distance. Le tableau ci-dessous présente les technologies sans fil utilisées et leurs rôles :

En intégrant ces éléments, une station totale robotisée offre une expérience de levé fluide et efficace, répondant aux besoins des utilisateurs en quête de précision et d'automatisation dans les technologies de levé.

Pourquoi les géomètres préfèrent-ils les stations totales robotisées ?

Les géomètres préfèrent les stations totales robotisées (RTS) pour leur capacité à améliorer l'efficacité et la précision de la collecte de données. Une RTS permet de réduire les temps d'installation, réduisant ainsi le temps et les efforts nécessaires pour réaliser les opérations de levé. Cette fonctionnalité est particulièrement utile dans les projets complexes où la rapidité et la précision sont déterminantes.

De plus, la RTS fournit des mesures haute résolution tout en minimisant les erreurs humaines, garantissant ainsi la précision et la fiabilité des données collectées. Les géomètres apprécient également la réduction de la main-d'œuvre offerte par la RTS, dans la mesure où la possibilité de travailler avec un seul opérateur et les avantages du fonctionnement à distance rationalisent les flux de travail et réduisent le besoin de personnel sur site.

Dans l'ensemble, la RTS offre une combinaison d'efficacité, de précision et de rentabilité qui répond aux besoins des projets de levés modernes, ce qui en fait la solution de choix des professionnels. En capitalisant sur ces avantages, les géomètres peuvent obtenir des résultats plus cohérents et de meilleure qualité, répondant ainsi en toute confiance aux exigences de diverses applications.

Les équipes cherchant à optimiser le flux de travail et la collecte de données de leurs projets devraient envisager de se procurer la station totale numérisation Trimble SX12 HaLow. Grâce à des flux de travail entièrement intégrés sur le terrain et au bureau, ainsi qu'à une précision angulaire de 1'', cette station totale vous fait gagner du temps en générant des nuages de points extrêmement précis et en capturant les moindres détails dans les zones clés grâce à son scanner d'une précision chirurgicale.

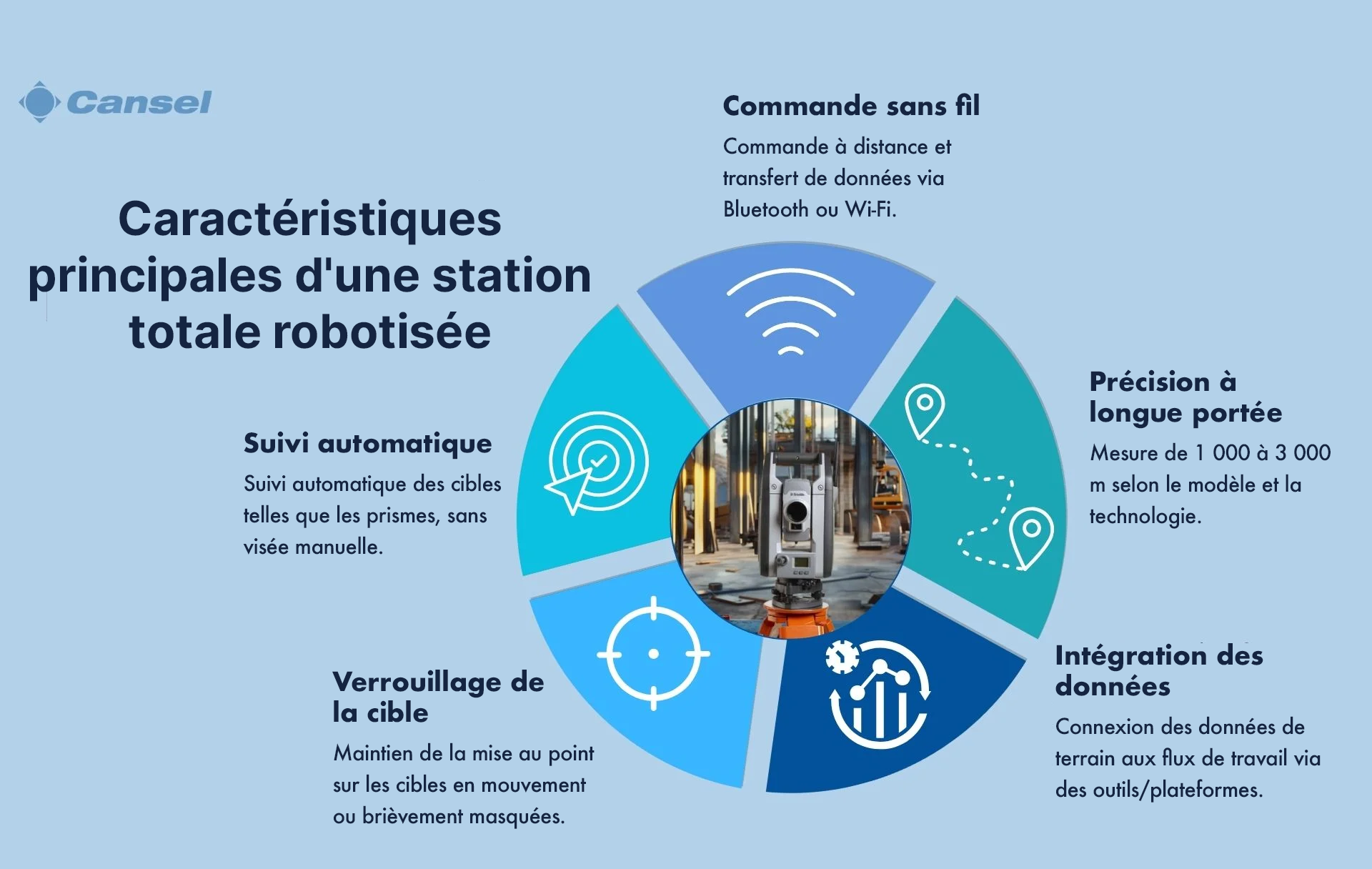

Quelles sont les principales caractéristiques d'une station totale robotisée ?

Les stations totales robotisées (RTS) présentent plusieurs caractéristiques clés qui améliorent leurs fonctionnalités et les rendent particulièrement intéressantes pour les géomètres. L'une des caractéristiques les plus remarquables est le suivi automatique, qui permet à la RTS de suivre une cible, généralement un prisme, sans intervention manuelle. Cette fonctionnalité est renforcée par la technologie de verrouillage de la cible, garantissant une mise au point constante sur la cible, même si celle-ci se déplace ou est temporairement obstruée.

Les fonctionnalités de suivi dynamique renforcent encore davantage l'efficacité de la RTS en lui permettant de s'adapter en temps réel aux changements de position de la cible. Les fonctionnalités de commande à distance et de contrôle sans filpermettent aux géomètres de gérer la RTS à distance, offrant ainsi flexibilité et commodité, notamment dans les environnements difficiles. De plus, la RTS dispose d'une portée étendue, ce qui lui permet d'effectuer des mesures précises sur des distances considérables.

Bien que les RTS offrent de puissantes fonctionnalités d'intégration des données, la connexion des données de terrain à des environnements CAO ou à des flux de travail plus larges n'est pas toujours fluide dès le départ. C'est là qu'interviennent des plateformes telles que Can-Flow, offrant une plateforme d'efficacité de bout en bout qui standardise les flux de travail, automatise les processus clés et rationalise le transfert des données de levé entre les équipes de terrain, les chefs de projet et les ingénieurs.

Commande sans fil

La commande sans fil améliore l'expérience utilisateur en permettant une communication fluide entre la RTS et le dispositif de l'opérateur. Cette fonctionnalité assure un transfert de données et une gestion des instruments efficaces, rationalisant ainsi le flux des opérations de levé. Parmi les technologies sans fil utilisées, on peut citer le Bluetooth et le Wi-Fi, qui facilitent le fonctionnement à distance et l'échange de données en temps réel, permettant ainsi aux géomètres de contrôler la RTS à distance.

Capacités longue portée

Les stations totales robotisées modernes, telles que les Trimble S9 ou S7, peuvent effectuer des mesures jusqu'à 5 000 mètres avec un prisme et plus de 800 mètres sans prisme (en mode sans réflecteur), ce qui les rend idéales pour les grandes infrastructures, les corridors de transport et les levés topographiques.

Ces systèmes offrent une précision millimétrique même à longue distance, permettant aux utilisateurs de jalonner ou de collecter des données à distance sans déplacer fréquemment l'instrument, ce qui réduit les temps d'arrêt et augmente l'efficacité opérationnelle.

De plus, le verrouillage automatique longue portée et le suivi de la cible permettent à la RTS de suivre automatiquement un prisme dans son déplacement sur le site, même en présence d'obstacles ou de changements d'élévation. Cette fonctionnalité est particulièrement utile sur les terrains accidentés ou encombrés sur lesquels la visibilité peut être problématique, comme les carrefours très fréquentés ou les chantiers de construction.

Grâce à l'intégrité robuste de leur signal, leur portée étendue et leur précision constante, les performances longue portée des stations totales robotisées garantissent une exécution rapide et fiable des projets les plus complexes et les plus ambitieux.

Comment une station totale robotisée améliore-t-elle les projets de levé ?

Les stations totales robotisées (RTS) améliorent les projets de levé en offrant un gain de temps considérable et en améliorant l'efficacité globale du projet. Leur capacité à collecter rapidement des données permet aux géomètres de rassembler des séries de données complètes en moins de temps, un facteur essentiel pour respecter les délais serrés des projets. Cette efficacité est encore renforcée par des flux de travail rationalisés qui réduisent la complexité et la durée des tâches de levé.

La rentabilité d'une RTS est un autre avantage majeur, dans la mesure où elle permet de réduire les coûts de main-d'œuvreet les frais d'exploitation. En effet, un seul opérateur peut gérer l'ensemble du processus de levé, ce qui minimise le besoin de grandes équipes et réduit ainsi les coûts de main-d'œuvre.

De plus, la précision et la fiabilité des données collectées par une RTS améliorent la qualité des données et garantissent une précision constante, deux conditions essentielles pour obtenir des résultats fiables. Par exemple, la série S de Trimble garantit une orientation et des mesures précises pour votre projet, puisqu'elle corrige activement les mouvements indésirables tels que ceux causés par le vent et l'affaissement.

Dans l'ensemble, l'intégration d'une RTS dans les projets de levés topographiques apporte une solution intégrale qui répond aux besoins des professionnels en quête d'efficacité, de précision et de réduction des coûts. En exploitant ces atouts, les géomètres peuvent obtenir des résultats de haute qualité qui répondent aux exigences des applications de levés topographiques modernes.

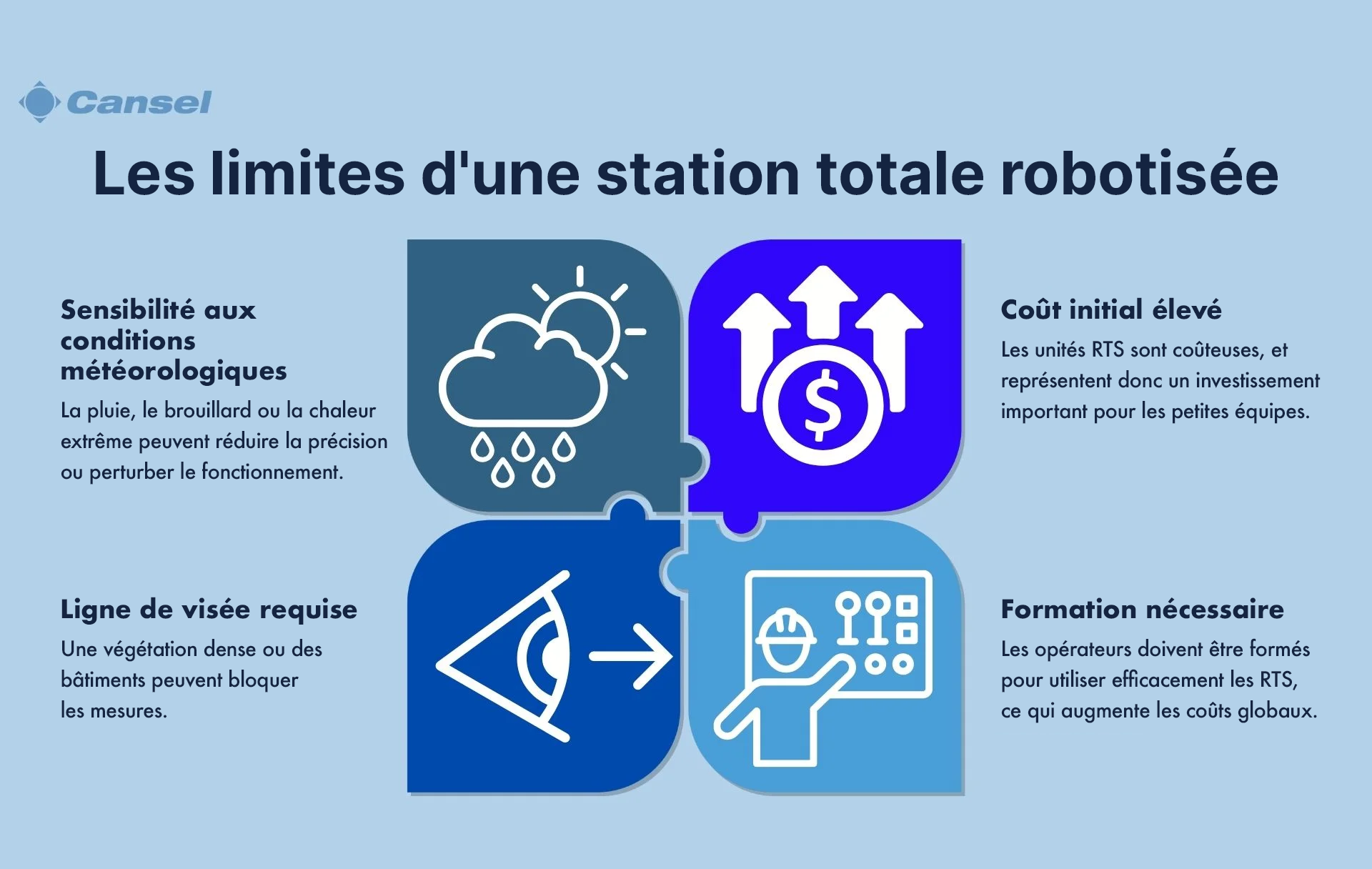

Quelles sont les limites de l'utilisation d'une station totale robotisée ?

Si les stations totales robotiques (RTS) présentent de nombreux avantages, elles sont également confrontées à certaines limites que les géomètres doivent prendre en considération. L'une des principales limitations est leur sensibilité à l'environnement, puisque les RTS peuvent être affectées par les conditions météorologiques, qui peuvent avoir un impact sur leurs performances et leur précision.

Une autre limitation importante est la nécessité d'une ligne de visée dégagée entre l'instrument et la cible. Cela peut représenter un défi dans les environnements à végétation dense, à équipement mobile ou à infrastructure urbaine complexe qui bloque la visibilité.

Le coût d'acquisition est un autre point à prendre en considération. Les unités RTS nécessitent un investissement initial important, qui peut être difficile à gérer pour les petites entreprises ou les start-ups. Pour y remédier, de nombreuses entreprises se tournent vers la location d'équipements, comme le Programme Cansel Elite, une solution flexible de 12 à 36 mois qui permet d'accéder à des équipements RTS haute performance sans avoir à les acheter.

De plus, bien que la technologie RTS soit puissante, elle est plus efficace entre les mains d'un opérateur bien formé. Cansel appuie cette approche en proposant une variété d'options de formation dispensées par des experts. En effet, plutôt que de signifier des coûts supplémentaires, la formation représente un investissement intelligent dont le retour sur investissement est assuré par la réduction des reprises, l'accélération des flux de travail et l'amélioration de la confiance sur le terrain.

Frais de formation

En plus du coût de l'équipement, la formation est un investissement essentiel afin de maximiser la valeur d'une station totale robotisée. Bien que certains systèmes RTS disposent d'interfaces très conviviales, la plupart des opérateurs nécessitent tout de même une formation structurée afin d'utiliser ces outils à leur plein potentiel.

C'est là que Cansel apporte une réelle valeur ajoutée. Ses programmes de formation complets, allant de sessions théoriques approfondies et de formations pratiques sur le terrain à des cours entièrement personnalisés et spécifiques à un projet, sont conçus pour aider les équipes à maîtriser à la fois la technologie et son application dans des flux de travail réels.

En suivant les formations de Cansel, les entreprises améliorent non seulement leurs connaissances logicielles, mais également leur productivité, réduisent les erreurs et accélèrent les délais de réalisation des projets. Résultat : une équipe plus compétente et plus confiante, et un meilleur retour sur investissement dans votre technologie RTS.

Contraintes environnementales

Les stations totales robotisées (RTS) sont soumises à diverses contraintes environnementales qui peuvent affecter leurs performances. Ces contraintes dictent souvent les conditions dans lesquelles les RTS peuvent opérer efficacement, influençant ainsi la planification et l'exécution des opérations de levé.

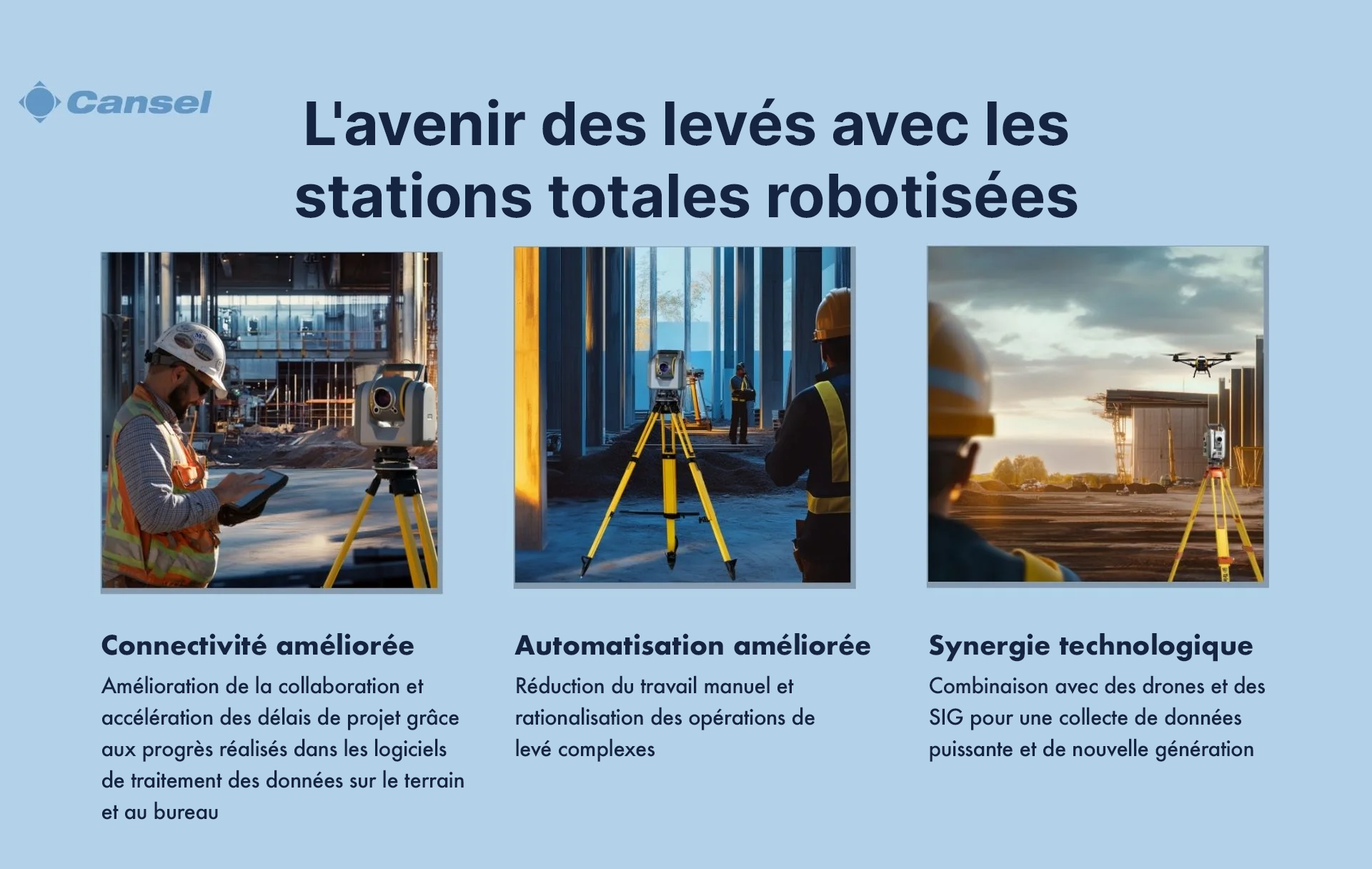

Quel est l'impact des stations totales robotisées sur l'avenir de la topographie ?

L'avenir de la topographie est fortement influencé par les stations totales robotisées (RTS) grâce à leur intégration de technologies de pointe et à leur automatisation. À mesure que les RTS continuent d'évoluer, des avancées technologiques devraient être intégrées afin d'améliorer leurs capacités et d'élargir leurs applications. Cette évolution est motivée par la demande croissante de solutions de topographie plus efficaces, plus précises et plus polyvalentes.

À l'heure actuelle, les RTS peuvent déjà être utilisés pour guider des robots chargés de tracer des lignes sur les chantiers de construction, suivre des drones aquatiques qui collectent des mesures de profondeur et indiquer la position des chariots ferroviaires afin d'obtenir des données précises sur la géométrie des voies. Combinés à des appareils IoT, ces dispositifs peuvent effectuer une collecte de données continue et sans assistance, ainsi qu'une surveillance environnementale en temps réel. Les progrès futurs en matière d'automatisation ne manqueront pas de créer de nouvelles applications pour les RTS sur nos chantiers de construction.

Grâce aux progrès réalisés (et qui ne cessent de se poursuivre) dans le domaine de la technologie RTS, un seul opérateur peut désormais accomplir des tâches qui nécessitaient auparavant plusieurs membres d'une équipe, permettant ainsi aux entreprises d'allouer leurs ressources humaines de manière plus stratégique. Cela permet non seulement de réduire les coûts de main-d'œuvre, mais également d'ouvrir la voie à un déploiement plus agile des projets à l'avenir.
