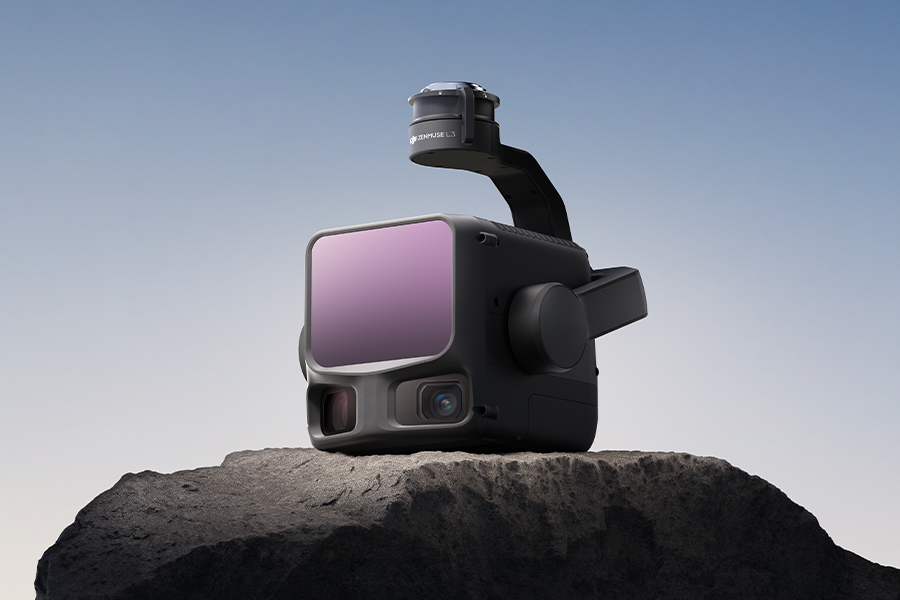

DJI Zenmuse L3
La charge utile LiDAR et cartographique aérienne la plus avancée de DJI
Avec une précision supérieure et une portée étendue, le Zenmuse L3 constitue la nouvelle charge utile phare de DJI Enterprise et est conçue pour transformer les opérations de cartographie aérienne. Sa technologie LiDAR[1] à 1 535 nm repousse les limites de la distance et de la précision, atteignant jusqu’à 950 m, même sur des surfaces avec seulement 10 % de réflectivité. Elle capture des détails inaccessibles aux autres systèmes et pénètre aisément les terrains complexes.

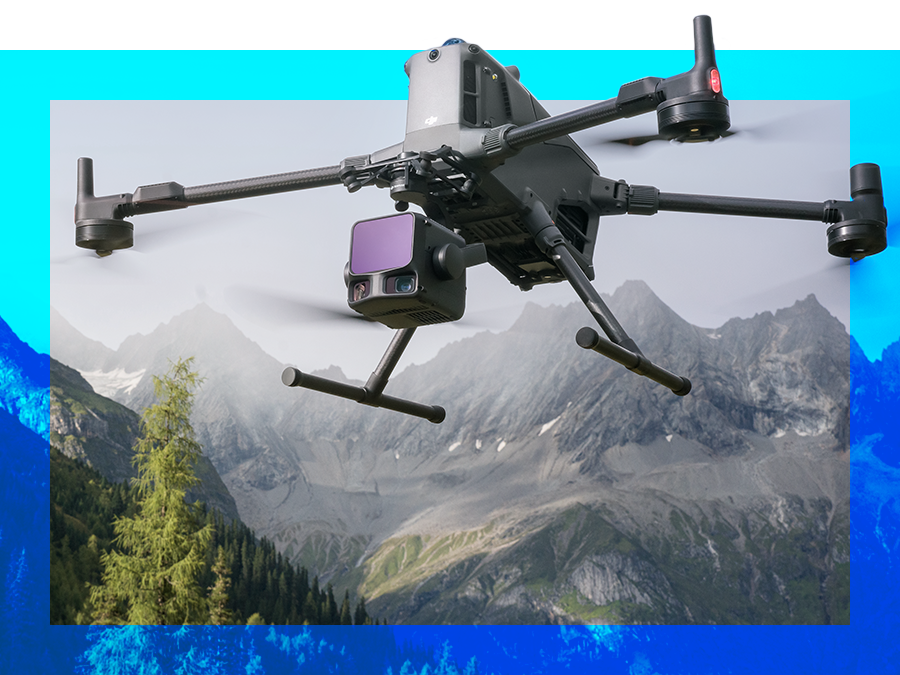

Jumelé au drone DJI Matrice 400, le L3 transforme chaque vol en une véritable force motrice pour la collecte de données. Les arpenteurs peuvent capturer des nuages de points de haute densité et de qualité topographique ainsi que des images de niveau photogrammétrique sur de vastes zones allant jusqu’à 100 km² par jour[2].
Double caméra intégrée de 100 MP
Équipé de deux capteurs RVB CMOS 4/3 de 100 MP et d’un obturateur mécanique, le Zenmuse L3 offre une précision nettement améliorée. Le regroupement de pixels produit une résolution effective de 24 MP avec des pixels plus grands pour des couleurs et des détails enrichis. Les deux caméras disposent d’un champ de vision horizontal de 107°, assurant une couverture plus large à chaque capture. Même avec seulement 20 % de recouvrement latéral LiDAR, les utilisateurs peuvent générer des orthophotographies numériques et des modèles numériques de terrain (MNT) en un seul vol — optimisant ainsi l’efficacité opérationnelle.
LiDAR longue portée de 1 535 nm
Le Zenmuse L3 offre une portée de détection allant jusqu’à 950 m avec des fréquences d’impulsion réglables pour des performances optimales dans diverses conditions. Sa divergence de faisceau de 0,25 mrad produit un faisceau laser plus petit et plus concentré — cinq fois plus fin que le L2 — capturant des détails tels que les lignes électriques et les branches, tout en améliorant la densité des points au sol à travers la végétation.
Gain d’efficacité pour les levés à grande échelle
Son unité de mesure inertielle (IMU) permet des vols plus hauts, rapides et longs sans compromettre la qualité des données, tandis que les 16 retours[4] LiDAR assurent une meilleure pénétration de la végétation ainsi qu’une capture détaillée du terrain, surpassant les performances de ses prédécesseurs. La couverture accrue réduit le temps de vol, garantit une densité de points constante et diminue les coûts opérationnels, rendant les levés de grandes surfaces plus rapides et efficaces.
Fiable et prêt à relever tous les défis
Le système est équipé d’une unité de mesure intertielle (IMU) auto-chauffante, d’une stabilisation sur trois axes et d’une protection IP54, garantissant des performances constantes même dans des conditions difficiles. Entièrement compatible avec le drone DJI Matrice 400 RTK, il constitue une plateforme calibrée et prête à l’emploi pour les missions d’arpentage professionnelles.
Applications polyvalentes à travers toutes les industries
Le L3 fournit des données précises et denses pour la géomatique, la foresterie, l’exploitation minière, le génie civil, l’urbanisme et la conservation du patrimoine. Son intégration LiDAR et RVB réduit le nombre de vols nécessaires tout en offrant des informations exactes sur le terrain, la végétation et les structures, facilitant ainsi la prise de décisions et la planification des projets.
Principales caractéristiques et performances
LiDAR longue portée de 1 535 nm
- Longueur d’onde du laser : 1 535 nm
- Portée maximale de détection : 950 m (centre), 650 m (bord) à 10 % de réflectivité
- Champ de vision maximal du scan : 80° × 80°
- Divergence du faisceau laser : 0,25 mrad (1/e²)
- Précision de distance : précision absolue ±10 mm, répétabilité < 5 mm (1σ), à 300 m avec 80 % de réflectivité[5]
Système de cartographie avec double caméra RVB de 100 MP
- Champ de vision horizontal : 107°
- Double caméra de cartographie RVB CMOS 4/3 : prend en charge une résolution de 100 MP ou 25 MP
- Intervalle minimum entre les photos : 0,5 s (25 MP), 1 s (100 MP)
Précision élevée
- Précision verticale : 3 cm, précision horizontale : 4 cm (à 120 m)
- Précision verticale : 5 cm, précision horizontale : 7,5 cm (à 300 m)
- Système POS haute précision : précision du lacet : 0,02°, tangage/roulis
- Précision : 0,01° (RMS 1σ, post-traitée)
Haute pénétration
- Pénétration supérieure à travers la végétation et les terrains complexes
- Mode de numérisation en étoile pour un équilibre optimal entre précision et couverture
- Énergie d’émission d’impulsions laser réglable
- Prise en charge de jusqu’à 16 retours[4]
Jusqu’à 100 km² par jour
- Zone de couverture par vol unique jusqu’à 10 km² à une altitude opérationnelle typique de 300 m (nadir)
- Zone de couverture quotidienne[2] jusqu’à 100 km² à une altitude[3] opérationnelle typique de 300 m (nadir)
- Production d’orthophotographies numériques et de modèles numériques de terrain (MNT) en un seul vol
Solution bout-en-bout
- Couverture complète : acquisition, traitement et exploitation des données
- Reconstruction 3D basée sur la fusion LiDAR et RVB
- Éclaboussure gaussienne pour la reconstruction LiDAR
- Segmentation sémantique des nuages de points
- Prise en charge de plusieurs formats de sortie, y compris DEM, TIN, grilles de points et courbes de niveau
Alimentez vos missions avec le Zenmuse L3 sur le Matrice 400
Ensemble DJI Matrice 400 (M400) avec garantie Enterprise Care Plus pour 1 an (activation automatique) et RC Plus 2
Modèle #CB.202505213091
Ensemble DJI Matrice 400 (M400) avec garantie DJI Care Plus pour 1 an - Comprend 1 batterie de vol, chargeur, RC Plus 2
Modèle #902508
-
- Définition de la portée : La portée est définie comme la distance à laquelle 50 % des impulsions laser émises sont détectées. Si un faisceau laser frappe plusieurs cibles, la puissance totale de l’émetteur laser est répartie, ce qui réduit la portée atteignable.
- Conditions de test : 100 klx de lumière ambiante, dans la zone centrale du champ de vision, sur une cible plane de taille supérieure au diamètre du faisceau laser, avec un angle d’incidence perpendiculaire et une visibilité atmosphérique de 23 km.
- La portée maximale de détection est de 900 m par défaut. Pour une portée plus longue, contactez le support DJI ou un revendeur agréé.
- Lorsque jumelé au DJI Matrice 400, le Zenmuse L3 peut atteindre une couverture de cartographie quotidienne allant jusqu’à 100 km² (terrain plat, altitude de vol nadir de 300 m, 20 % de recouvrement latéral, vitesse de vol de 17 m/s et durée totale de vol effective de 6 heures).
- La limite d’altitude de vol varie selon les pays ou régions. Veillez à respecter les altitudes définies par les lois et réglementations locales.
- La prise en charge de 16 retours est limitée aux fréquences d’émission des impulsions laser de 100 kHz et 350 kHz.
- Testé à 150 m sous une température ambiante de 25 °C (77 °F) et une réflectivité d’objet de 80 %. Les résultats réels peuvent varier en fonction des conditions environnementales et opérationnelles. Les données sont fournies à titre indicatif uniquement.
