Qu'est-ce qu'un relevé de l'existant ? À quoi sert-il ? Et pourquoi est-ce important?
Vous êtes-vous déjà demandé en quoi la version finale d'un bâtiment diffère de son plan d'origine ? Tel est l'intérêt des relevés de l'existant. Ces relevés offrent une représentation fidèle de chaque détail d'un projet achevé, garantissant ainsi la conformité entre les plans et la réalité.
Ils sont donc essentiels pour toute modification, maintenance ou extension future. Imaginons que vous souhaitiez ajouter une nouvelle aile à un bâtiment et que vous vous rendiez compte que vos plans ne correspondent pas à la structure existante parce que vous vous êtes basé sur des plans obsolètes. C'est là que les relevés de l'existant prennent tout leur sens, en fournissant un registre détaillé et précis de la forme finale d'un bâtiment.
Ils sont incontournables pour les architectes, les ingénieurs et les professionnels de la construction, puisqu'ils permettent de faire le lien entre les conceptions imaginées et les réalités construites. Découvrons donc en détail les relevés de l'existant, leur importance, leur déroulement et les raisons pour lesquelles vous devriez les considérer comme vos meilleurs alliés dans les secteurs de la construction et de l'immobilier.
Qu'est-ce qu'un relevé de l'existant ?
Un relevé de l'existant est une représentation précise des caractéristiques physiques et fonctionnelles d'un bâtiment ou d'un projet une fois achevé. Ce type de relevé est essentiel pour documenter l'état exact d'une structure telle qu'elle a été construite, par opposition à la façon dont elle a été initialement conçue ou planifiée. Il sert de référence essentielle pour les architectes, les ingénieurs et les professionnels de la construction, en leur fournissant un document détaillé du projet de construction à son stade d'achèvement.
L'objectif principal d'un relevé de l'existant est de faire le point sur le résultat final de la construction, y compris les modifications, les écarts ou les ajustements apportés au cours du processus de construction qui diffèrent des plans initiaux. Cette documentation est extrêmement précieuse pour les rénovations, l'entretien ou les extensions futures, puisqu'elle sert de référence définitive pour les travaux.
La réalisation d'un relevé de l'existant implique une inspection et une mesure minutieuses des dimensions, des matériaux, de l'emplacement et d'autres caractéristiques essentielles du bâtiment. Ce processus repose généralement sur des technologies de pointe, telles que le GNSS et le pointage et la numérisation laser de la station totale Trimble SX12 HaLow, afin de garantir un niveau élevé de précision et de détail. Les documents finaux, qui peuvent inclure des dessins, des plans et des modèles numériques, sont préparés avec le plus grand soin afin de refléter avec précision l'état réel du bâtiment.
L'importance d'un relevé de l'existant réside dans son rôle dans la préservation de l'intégrité du projet de construction. Il constitue un document factuel et complet auquel les parties prenantes peuvent se référer, garantissant ainsi que tout travail futur sur le bâtiment sera basé sur son état réel et non uniquement sur sa conception initiale. Cela facilite non seulement la gestion et la maintenance efficaces du projet, mais renforce également la sécurité et la conformité tout au long du cycle de vie du bâtiment.

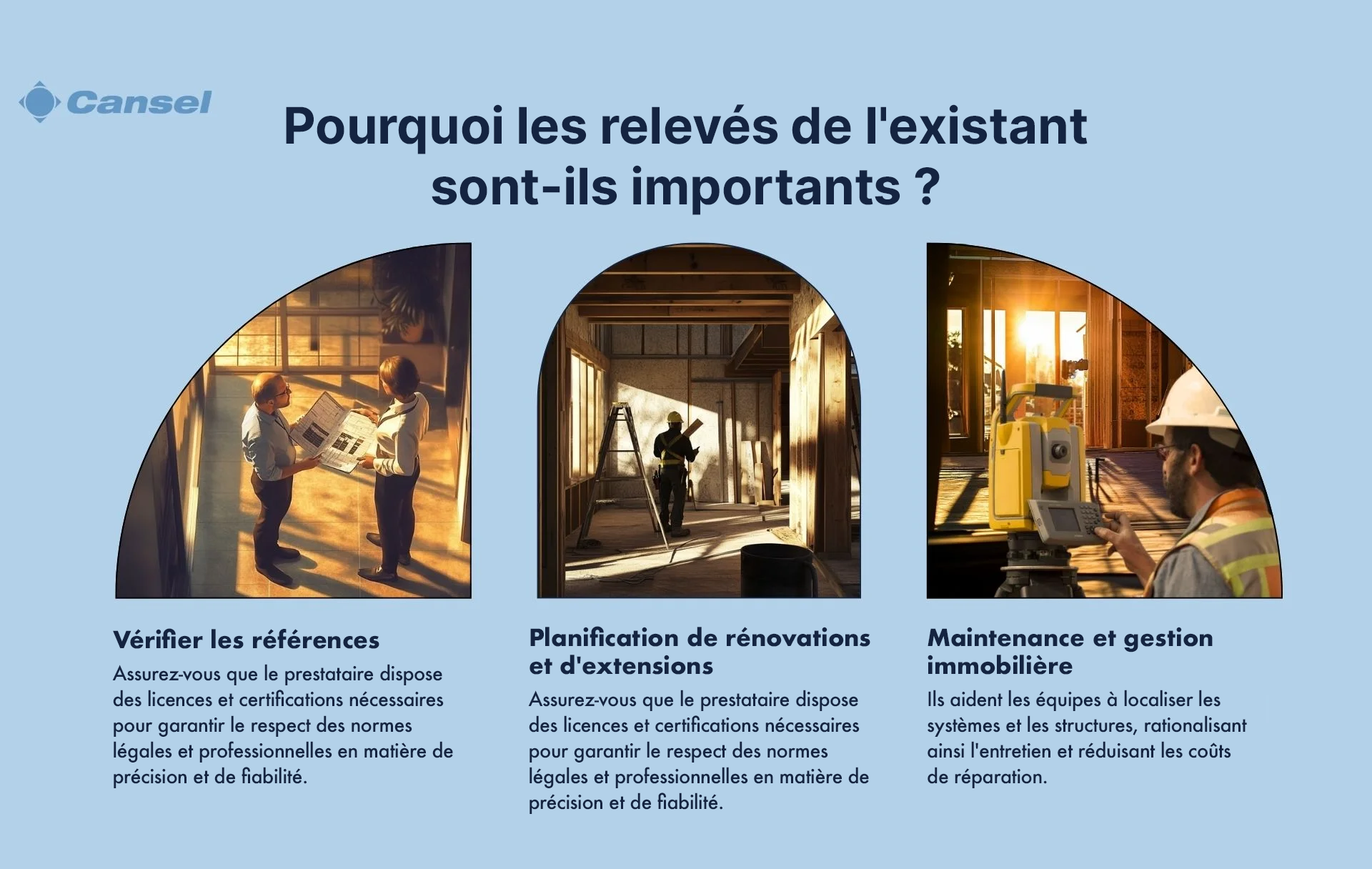

Pourquoi les relevés de l'existant sont-ils importants ?
Les relevés de l'existant occupent une place centrale dans le cycle de vie d'un projet de construction, servant de pont entre la conception envisagée et la structure réalisée. Ces relevés sont essentiels pour la documentation légale et la conformité, la planification des rénovations ou des extensions, ainsi que pour l'entretien et la gestion efficaces des propriétés.
En documentant méticuleusement chaque écart et modification apportés aux plans de conception originaux, ces relevés garantissent que toute modification ou amélioration ultérieure est fondée sur l'état réel du bâtiment. Voyons de plus près les éléments qui font des relevés de l'existant des documents si importants.
Documentation légale et conformité
Les relevés de l'existant font office de documents juridiques essentiels, garantissant la conformité d'un projet de construction avec tous les codes et réglementations applicables en matière de construction. Ils fournissent un document officiel qui peut être utilisé pour démontrer le respect des normes légales, simplifiant ainsi le processus d'approbation auprès des autorités réglementaires.
Planification de rénovations ou des extensions
Ces relevés offrent une base de référence précise pour les rénovations ou les extensions futures. En documentant l'état exact d'une structure telle qu'elle se présente, ils permettent aux architectes et aux ingénieurs de concevoir des modifications qui s'intègrent parfaitement au bâtiment existant, optimisant ainsi le processus de planification et réduisant le risque d'inadéquations coûteuses.
Entretien et gestion efficaces des propriétés
Les données complètes recueillies lors des relevés de l'existant permettent aux gestionnaires immobiliers et aux équipes de maintenance de disposer des informations nécessaires pour identifier et résoudre avec précision les problèmes d'entretien. Cette approche proactive garantit le maintien des bâtiments en parfait état, améliorant ainsi leur durabilité et réduisant au minimum les dépenses de réparation imprévues.
Comment sont réalisés les relevés de l'existant
Les relevés de l'existant sont réalisés en combinant des outils de mesure précis, des scanners laser, la technologie SLAM (localisation et cartographie simultanées), des drones et même des mètres rubans traditionnels afin de garantir que chaque aspect de la structure est enregistré avec précision. Le processus consiste à documenter les détails et les discordances et à souligner tout écart ou modification survenu pendant la construction.
Cette approche méticuleuse permet une comparaison minutieuse, garantissant que la documentation finale reflète fidèlement l'état réel du bâtiment et servant de référence fiable pour les besoins futurs.
Utilisation d'outils de mesure précis
Les outils de mesure précis sont la pierre angulaire des relevés de l'éxistant, garantissant l'acquisition de données exactes sur les dimensions et les caractéristiques d'un bâtiment. Ces outils offrent une base solide pour le relevé, garantissant la documentation de chaque détail avec une grande précision.
Scanners laser et drones
Les scanners laser et les drones tels que le DJI Matrice 400 sont à la pointe de la technologie dans le domaine des relevés de l'existant. Ils sont particulièrement appréciés pour leur rapidité et leur capacité à couvrir efficacement de grandes surface ou des zones inaccessibles. Ils se distinguent également par leur capacité à générer des images et des mesures haute résolution, ce qui les rend indispensables pour les tâches de relevé complexes ou étendues.
De plus, les technologies SLAM de pointe de Cansel, telles que le système de cartographie mobile portable NavVis VLX 3, améliorent les performances des méthodes conventionnelles. Le NavVis VLX 3 permet aux professionnels de scanner des environnements intérieurs et extérieurs avec une précision et une efficacité exceptionnelles. Équipé de deux capteurs lidar à 32 couches, d'un logiciel SLAM de précision et d'une imagerie à 360°, il génère des nuages de points de haute qualité et des données visuelles très détaillées.
Cette solution robuste, ergonomique et portable permet aux géomètres de scanner, traiter et modéliser davantage, révolutionnant ainsi les flux de travail et permettant une capture complète et géoréférencée de la réalité, même dans les environnements les plus complexes ou les plus contraignants.
Mètres rubans classiques pour les zones détaillées
Pour les zones exigeant une attention particulière, les mètres rubans classiques sont incontournables. Cette méthode, bien que plus laborieuse, garantit une précision maximale des mesures dans les composants complexes ou très détaillés d'une structure.
Documentation des détails et des divergences
Le processus minutieux de documentation des détails et des divergences est essentiel, dans la mesure qu'il implique de consigner les variations entre le bâtiment construit et sa conception initiale. Cette étape importante offre une vue d'ensemble complète de l'état réel, en mettant en évidence les zones qui ont été modifiées.
Comparaison avec les plans de conception initiaux
La comparaison avec les plans de conception initiaux est une phase essentielle des relevés de l'existant. Cette comparaison permet de mettre en évidence les différences entre la conception prévue et la construction réelle, et apporte des informations précieuses sur les éventuels écarts survenus pendant le processus de construction.
Identification des écarts et des modifications
La dernière étape, qui consiste à identifier les écarts et les modification sapportés aux plans originaux, est essentielle pour orienter les actions futures. Elle permet de s'assurer que toute modification ou entretien de la structure repose sur une compréhension globale de son état actuel, facilitant ainsi la prise de décisions éclairées et précises.

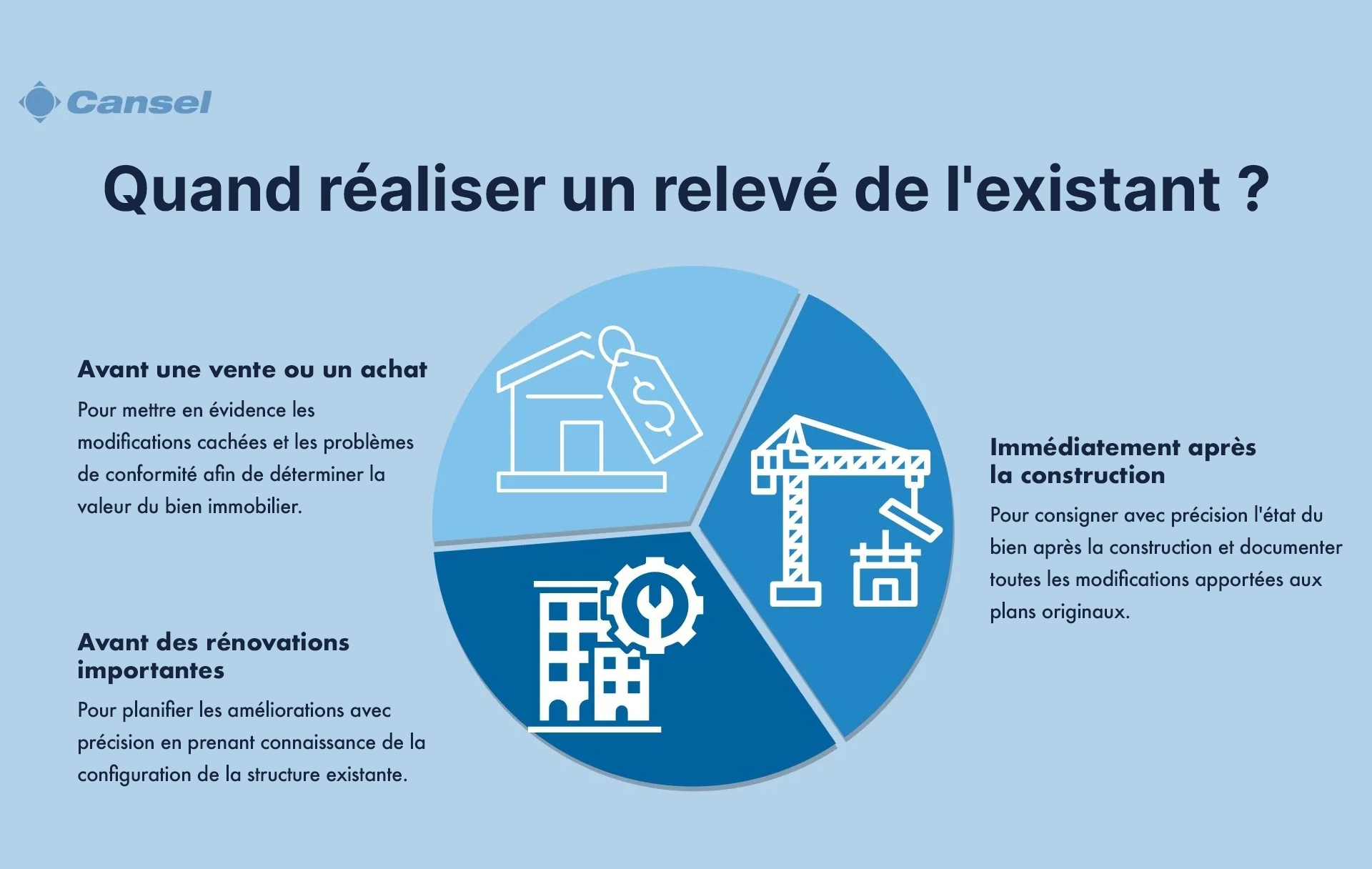

Quand réaliser un relevé de l'existant ?
Un relevé de l'existant doit être effectué immédiatement après l'achèvement de chaque phase de construction afin d'obtenir une représentation la plus précise possible de l'état final du bâtiment. Ce timing permet de documenter tout écart par rapport aux plans de conception initiaux et de disposer d'une base de référence précise pour toute consultation ultérieure.
Avant l'achat ou la vente d'un bien immobilier, un relevé de l'existant offre des informations essentielles sur la conformité de la structure aux codes de construction et révèle toute modification susceptible d'affecter la valeur du bien.
De plus, avant d'entreprendre des rénovations importantes, un relevé de l'existant s'avère indispensable pour planifier avec précision l'étendue des travaux, identifier les difficultés potentielles et garantir que les nouvelles modifications s'intègrent parfaitement à la structure existante. La réalisation d'un relevé de l'existant à ces moments clés permet de prendre des décisions éclairées, d'améliorer la gestion immobilière et de protéger les intérêts de toutes les parties prenantes.
Immédiatement après l'achèvement des travaux
La réalisation d'un relevé de l'existant immédiatement après l'achèvement des travaux permet de garantir que l'état final du bâtiment est correctement répertorié. Cette étape est essentielle pour documenter toutes les modifications apportées pendant le processus de construction, fournissant ainsi une référence fiable pour les travaux futurs ou la vérification de la conformité.
Avant l'achat ou la vente d'un bien immobilier
Un relevé de l'existant avant l'achat ou la vente d'un bien immobilier s'avère particulièrement utile, en offrant un aperçu détaillé de l'état actuel du bâtiment. Ce relevé peut avoir un impact significatif sur l'évaluation du bien immobilier en révélant toute modification non documentée ou tout problème de conformité potentiel, et donc influencer la transaction.
Avant d'entreprendre des rénovations importantes
Avant d'entreprendre des rénovations importantes, un relevé de l'existant revêt une importance particulière pour le processus de planification. Il fournit des informations précises sur la structure existante, garantissant que les modifications proposées sont réalisables et que les plans de rénovation sont conçus avec une bonne compréhension de l'état actuel du bâtiment.
Qui réalise les relevés de l'existant ?
Les relevés de l'existant sont généralement réalisés par des géomètres agréés ou des sociétés d'ingénierie disposant d'un service de géométrie, afin de garantir qu'ils sont effectués avec le plus haut niveau de précision et de détail, répondant ainsi aux besoins des parties prenantes des secteurs de la construction et de l'immobilier.
Qu'il s'agisse de géomètres individuels ou de cabinets disposant d'une équipe d'experts, tous apportent une compréhension approfondie des aspects techniques et de construction nécessaires à une documentation détaillée.
Géomètres agréés avec une formation spécialisée
Les géomètres agréés, ayant suivi une formation spécialisée, jouent un rôle central dans la réalisation des relevés de l'existant. Leur connaissance approfondie des techniques de mesure et de documentation précises garantit que l'état actuel des structures est fidèlement reproduit. Cette approche méticuleuse constitue une base fiable pour tous les futurs projets architecturaux ou de construction liés à la propriété.
Sociétés d'ingénierie disposant d'un service de relevés
Les sociétés d'ingénierie disposant d'un service de relevés dédié offrent une combinaison unique d'expertise technique et pratique dans la réalisation de relevés de l'existant. Ces sociétés allient leur connaissance approfondie des principes de construction et d'ingénierie à des compétences spécialisées en matière de relevés,afin de fournir une documentation complète de l'état d'un bâtiment. Ces informations détaillées permettent de prendre des décisions éclairées pour répondre à divers besoins, notamment en matière de rénovation, de conformité et de gestion immobilière efficace.

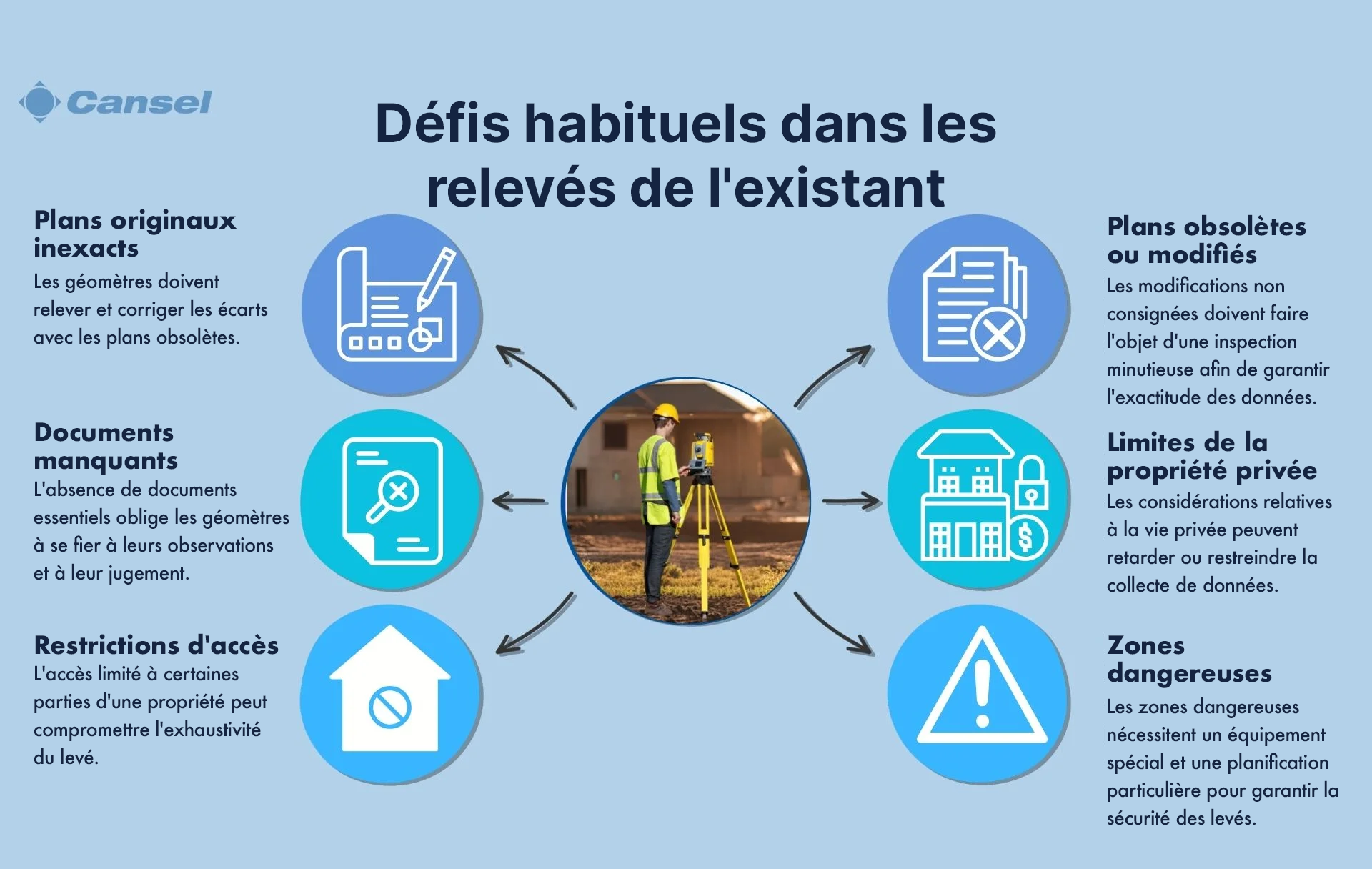

Défis liés aux relevés de l'existant
La réalisation de relevés de l'existant s'accompagne de nombreux défis, principalement dus à l'imprécision des plans originaux. Bien souvent, les plans ou les documents de conception utilisés comme référence ne reflètent pas les dernières modifications apportées pendant le processus de construction, ce qui entraîne des écarts dans le relevé. L'absence de documents peut compliquer davantage la situation, privant les géomètres d'informations cruciales.
De plus, les conceptions obsolètes ou modifiées rendent difficile la saisie précise de l'état actuel d'une structure, en particulier si des rénovations ont été effectuées sans documentation appropriée. Les restrictions d'accès représentent un autre obstacle important.
Les propriétés privées peuvent être soumises à des restrictions concernant le relevé de certaines zones, tandis que les zones dangereuses ou difficiles d'accès nécessitent des équipements ou des méthodes spécialisés pour effectuer des relevés de manière sûre et efficace. Ces obstacles exigent un haut niveau de compétence et d'adaptabilité de la part des géomètres afin de garantir la fidélité du relevé à l'état réel du bâtiment.
Gestions des plans originaux imprecis
La gestion des plans originaux imprécis représente un défi de taille dans les relevés de l'existant. Les géomètres sont chargés d'identifier les écarts entre l'état réel et les plans initiaux, ce qui exige un haut niveau de rigueur dans les détails et une capacité à résoudre les problèmes de manière créative afin de garantir l'exactitude de la documentation finale.
Documents manquants
Les documents manquants peuvent sérieusement entraver le processus de levé. Sans les documents ou permis de construction essentiels, les géomètres doivent recourir à des méthodes innovantes et à des outils tels que des stations robotiques totales. Des équipements de pointe tels que la station totale robotisée Trimble S7 5 Seconde peuvent aider à cartographier avec précision l'état actuel du bâtiment, aidant ainsi les géomètres qui, sans cela, devraient s'appuyer sur leur expérience et leur intuition pour combler les lacunes en matière d'informations.
Conceptions obsolètes ou modifiées
Lorsqu'ils sont confrontés à des conceptions obsolètes ou modifiées, les géomètres doivent identifier et documenter méticuleusement les modifications apportées pendant ou après la construction qui n'ont pas été officiellement consignées. Ce défi requiert un sens aigu du détail et une compréhension approfondie des pratiques de construction afin de garantir que le relevé de l'existant reflète l'état réel du bâtiment.
Restrictions d'accès
Les restrictions d'accès peuvent limiter considérablement la capacité à réaliser un levé complet. Qu'elles soient motivées par des considérations de vie privée, des mesures de sécurité ou des obstacles physiques, ces restrictions nécessitent souvent une planification stratégique et des négociations afin de garantir une couverture complète du bien.
Propriétés privées
Le levé de propriétés privées implique de naviguer entre le respect de la vie privée et des droits de propriété et la nécessité de réaliser un levé détaillé. Cela nécessite souvent une communication diplomatique avec les propriétaires ou les occupants afin d'obtenir l'accès nécessaire tout en minimisant les intrusions.
Zones dangereuses ou difficiles d'accès
L'inspection de zones dangereuses ou difficiles d'accès nécessite un équipement spécialisé et un haut niveau d'expertise. Il est avant tout essentiel de garantir la sécurité de l'équipe d'inspection tout en obtenant des données précises dans des environnements qui peuvent être toxiques, instables sur le plan structurel ou dangereux, d'où la nécessité d'une planification et d'une exécution minutieuses. Les drones tels que le Ensemble DJI Mavic 3 E Enterprise peuvent recueillir des données vitales, s'introduire dans des zones inaccessibles à une équipe et y enregistrer des images.

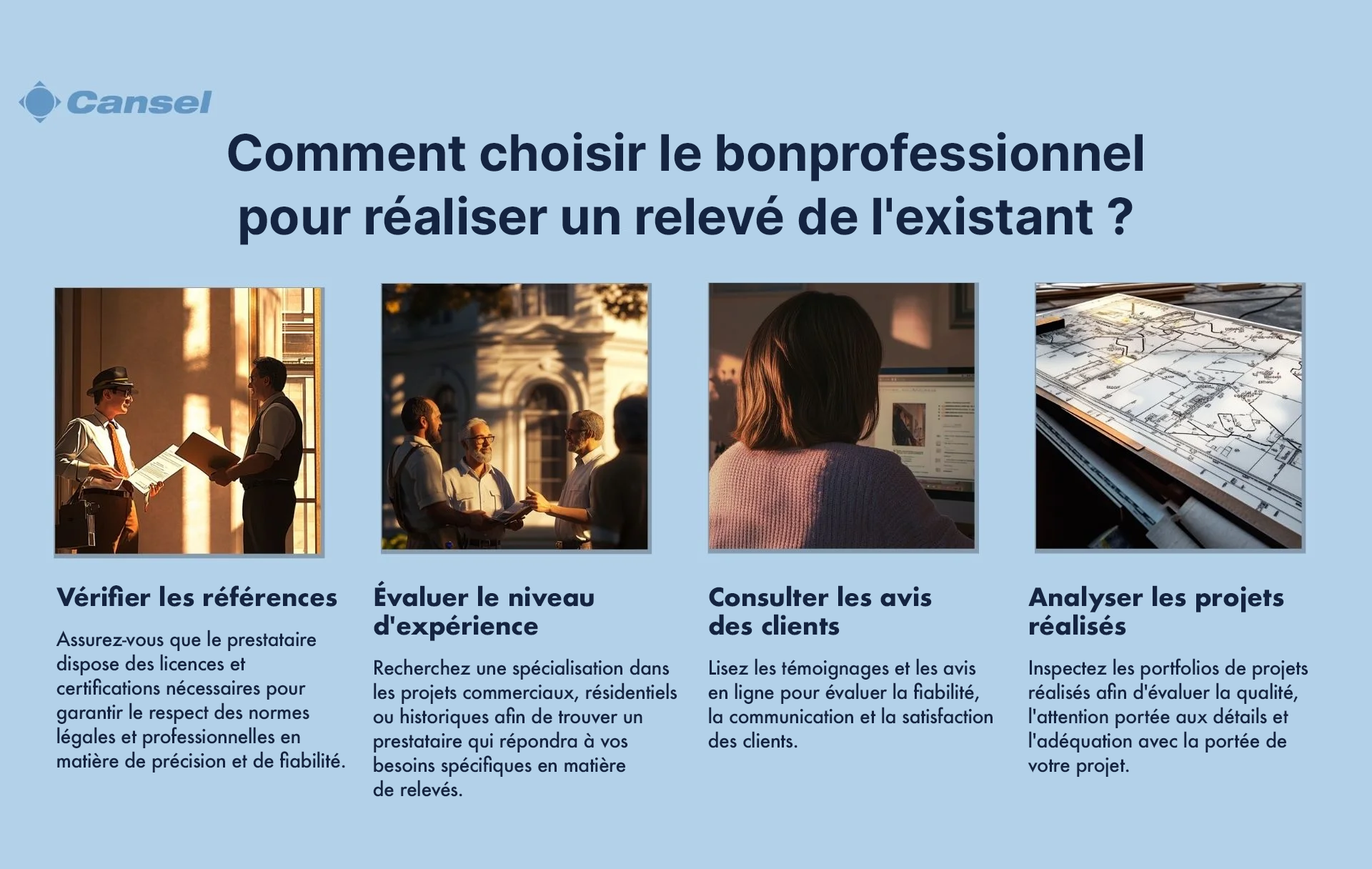

Choisir un prestataire pour les relevés de l'existant
Le choix du prestataire approprié pour les relevés de l'existant implique une évaluation minutieuse de plusieurs facteurs essentiels afin de garantir une documentation précise et fiable de l'état d'un bâtiment. Il est impératif de vérifier les licences et les certifications professionnelles, afin de confirmer la légitimité et l'expertise du prestataire dans la réalisation de relevés précis.
Il est également important de tenir compte de l'expérience d'une entreprise en matière de préservation historique si le projet concerne des structures anciennes. Avoir accès aux projets antérieurs et aux commentaires des clients est une source d'informations précieuses sur les antécédents du prestataire en matière de qualité et de satisfaction client. De plus, consulter les avis et témoignages en ligne peut vous donner un aperçu objectif de la fiabilité et du professionnalisme du prestataire.
Et pour finir, il est important de consulter le portefeuille de projets réalisés par le prestataire afin de se faire une idée concrète de la qualité de son travail et de son souci du détail, ce qui facilitera le choix du géomètre le plus adapté au projet.
Vérifier les licences et les certifications professionnelles
Vérifier les licences et les certifications professionnelles est une étape essentielle qui permet de s'assurer que le prestataire respecte les normes légales et professionnelles. Cette vérification est un garant de la fiabilité et de la compétence du prestataire, qui sera ainsi en mesure de fournir des relevés précis et fiables.
Évaluation de l'expérience et de la spécialisation
Il est important d'évaluer l'expérience et la spécialisation d'un prestataire afin de comprendre son niveau de compétence dans la gestion de projets similaires au vôtre. Les prestataires ayant déjà travaillé sur des projets similaires peuvent offrir des conseils spécialisés et des solutions personnalisées.
Projets commerciaux et résidentiels
Il est important de faire la distinction entre les prestataires expérimentés dans les projets commerciaux et résidentiels. Chaque type de projet nécessite des compétences et des connaissances spécifiques, il est donc essentiel de choisir un prestataire ayant l'expertise appropriée.
Expertise en préservation historique
Pour les projets impliquant des bâtiments historiques, l'expertise en préservation historique d'un prestataire est indéniable. Cette expertise garantit que le prestataire est en mesure de gérer efficacement la complexité de la documentation des structures qui nécessitent une préservation minutieuse.
Vérification des projets antérieurs et des commentaires des clients
La vérification des projets antérieurs et des commentaires des clients permet de se faire une idée de l'historique du prestataire en matière de qualité et de satisfaction client. Des résultats et des commentaires positifs peuvent témoigner de la fiabilité et de l'efficacité d'un prestataire.
Avis et témoignages en ligne
Les avis et témoignages en ligne offrent un aperçu neutre du professionnalisme et de la fiabilité d'un prestataire. Ces commentaires externes vous permettent de déterminer si un prestataire répond aux normes élevées requises pour votre projet.
Portefeuille de projets réalisés
Consulter le portefeuille de projets réalisés d'un prestataire vous donne un aperçu direct de la qualité de son travail et de son souci du détail. Un portefeuille complet et impressionnant est un indicateur pertinent de la capacité du prestataire à répondre aux besoins spécifiques de votre projet.
