Récepteur GNSS Worldsensing
Le récepteur GNSS Worldsensing est un capteur sans fil qui permet de mesurer automatiquement et avec précision les mouvements des points de surface. Il est doté d’une technologie avancée de cinématique en temps réel (Real-Time Kinematic – RTK) multi-constellation qui permet d’obtenir une précision millimétrique avec une grande fiabilité. Il combine également un capteur d’inclinaison pouvant détecter les changements d’orientation de l’appareil.
Ce récepteur GNSS s’appuie sur la technologie Loadsensing de Worldsensing, laquelle a fait ses preuves sur le terrain et garantit une connectivité radio à longue portée sans dépendre d’Internet ou des réseaux cellulaires pour la communication entre la base de référence et les capteurs dans la zone d’auscultation.
Conçu pour être évolutif et robuste, ce récepteur GNSS s’intègre parfaitement au reste de la gamme Loadsensing qui transmet les données d’autres capteurs géotechniques tels que les piézomètres, les inclinomètres, les extensomètres et bien plus encore. Ce capteur s’intègre bien aussi avec les solutions d’auscultation Trimble, comme le logiciel Trimble 4D, permettant une surveillance complète et automatisée.
Précision millmétrique
La technologie RTK permet d’obtenir une précision subcentimétrique jusqu’à 2 mm, ce qui garantit la collecte de données la plus rentable qui soit. Les mesures de position sont fournies toutes les heures avec deux niveaux de cumul : 6 h et 24 h.
Options de configuration flexibles

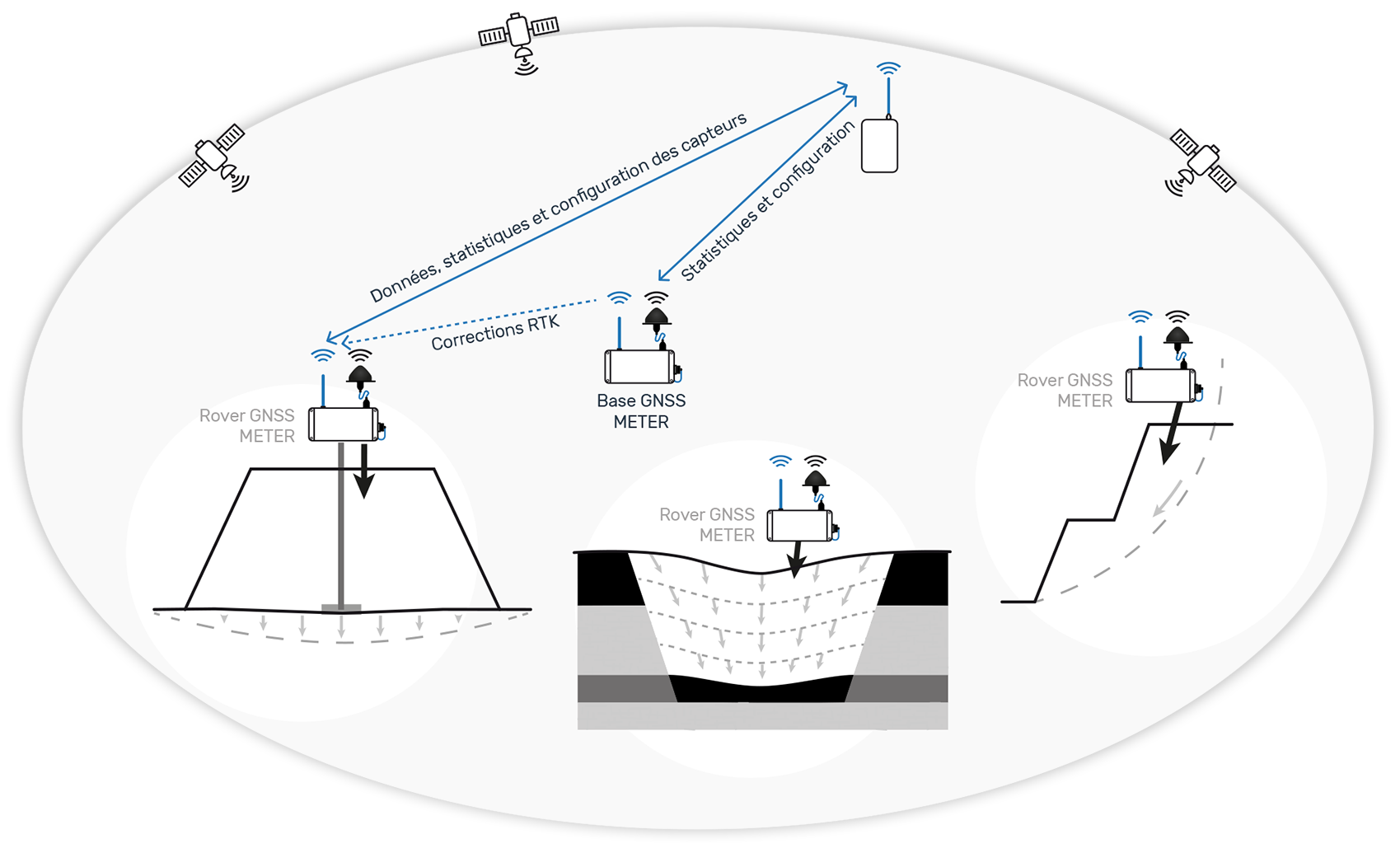

Le récepteur GNSS Worldsensing dispose d’options de configuration flexibles qui permettent aux noeuds de fonctionner soit comme une station de base, soit comme une base mobile (rover), s’adaptant ainsi aux différents besoins de surveillance. Vérifiez la liaison radio entre la base et le rover à l’aide de l’application Worldsensing.
Traitement avancé des données de bord
Statistiques relatives à la qualité de la mesure de la position et à la performance du système, transmises par radio et disponibles dans CMT.
Sans fil, autonome et à faible consommation
Le récepteur GNSS Worldsensing exploite les excellentes capacités d’efficacité de notre portefeuille de capteurs de charge. Dispositifs autonomes alimentés par des piles de taille D qui peuvent durer plus de 2,6 ans dans la plupart des cas.
Inclinomètre intégré et capteurs environnementaux
Le récepteur GNSS Worldsensing est équipé d’un inclinomètre intégré qui garantit la transmission des mesures même lorsque les conditions d’une mesure RTK précise ne sont pas réunies. Il permet également de surveiller les changements de verticalité des structures et des éléments de montage.
Déplacements de référence
Calculez les déplacements verticaux et horizontaux (E/O, N/S, absolus) à partir de la position initiale dans CMT.
Applications principales
Le récepteur GNSS Worldsensing est conçu pour des applications intersectorielles, offrant une précision millimétrique dans des domaines tels que la stabilité des pentes, le tassement et la surveillance de l’affaissement. Il est idéal pour la surveillance de points denses ou en complément de capteurs souterrains tels que les inclinomètres et les extensomètres, ainsi que de techniques géospatiales telles que l’InSAR par satellite, les radars terrestres et les stations totales, améliorant ainsi la fiabilité et la robustesse globales des données.
Affaissement et soulèvement
- Subsidence côtière
- Exploitations minières et excavations souterraines
- Fermetures des mines
- Roches gonflantes et sols expansifs
- Points de contrôle pour les satellites lnSAR, les radars terrestres, les stations totales et autres techniques de surveillance géospatiale
Stabilité des pentes
- Zones et biens touchés par les glissements de terrain
- Fosses à ciel ouvert et stabilité des pentes
- Points de contrôle en surface pour les chaînes d’inclinomètres, extensomètres et systèmes de tassement en place
Tassement
- Remblais, consolidation des sols et projets de remise en état des terres
- Affaissement des culées de pont
- Affaissement des fondations
Type de capteur
GNSS
Capteur secondaire
Inclinomètre
Capteur environnemental
Capteur de température et d’humidité intégré
Source d’alimentation
4 piles D de 3,6 V, remplaçables par l’utilisateur, à haute densité énergétique
Période de référence
1 h
Communications
Radio LoRa
Solutions géotechniques
L’instrumentation géotechnique désigne l’ensemble des différents types d’instruments utilisés pour surveiller le sol et l’environnement (p. ex. humidité du sol, température, niveau d’eau), ainsi que les structures en surface et souterraines (p. ex. fissures, pression, inclinaison).
